Фотоотчет - установки евроручек для
(девятого семейства)


Демонтаж обивки двери:

При установки обивки двери, пистоны ее крепления часто ломаются, поэтому перед проведением работ желательно запастись новыми.



Крестообразной отверткой отворачиваем три самореза на фотографии показан передний.



… и снимаем карман передней двери, выводя его защелки из отверстий в обивке двери.



Саморезы крепления кармана служат нижним креплением обивки двери, а панель кармана – облицовкой динамика. Поддеваем отверткой фиксатор ручки стеклоподъемника (отвертку вставляем между фиксатором и розеткой).



Вынимаем фиксатор и вынимаем ручку стеклоподъемника.



Снимаем розетку.

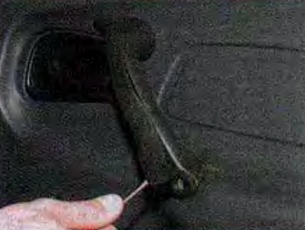

Поддеваем отверткой…



И снимаем декоративную накладку ручки двери.

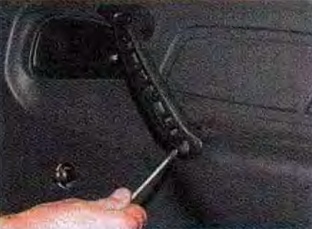

Крестообразной отверткой отворачиваем два винта крепления ручки…

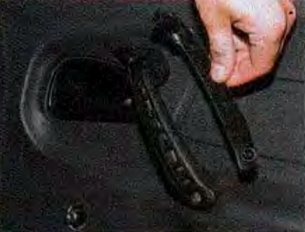

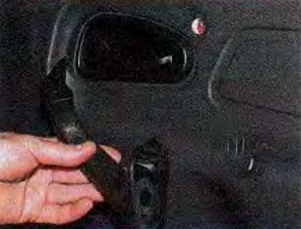

Снимаем ручку.



Отверткой поддеваем накладку внутренней ручки двери…



…и снимаем её.



Крестообразной отверткой выворачиваем кнопку блокировки двери.



Снимаем кнопку.



Снимаем ручку и облицовку механизма управления зеркалом.



Преодолевая сопротивление шести пистонов …



Снимаем обивку двери.


Переходим к снятию ручки:

Поддев отверткой, снимаем тягу курка наружной ручки…



…и тягу выключателя замка двери.



Ключом или головкой на 8 отворачиваем внутреннюю гайку крепления ручки…



…и наружную.



Снимаем ручку.



Шилом выталкиваем стопорный штифт.



Снимаем поводок замка.



Поддев отверткой, снимаем пружину личинки.



Вставив в личинку ключ, вынимаем её.

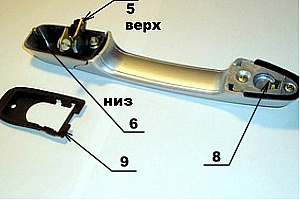

Помните, что при правильной установке рычаг ручки (узел 5) должен смотреть вверх. Сориентируйте ручки таким образом, чтобы определить какая из них левая и какая правая.

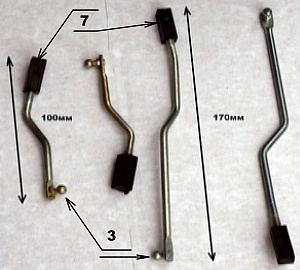

Присоедините тягу (3) к рычагу (5), длинные для передних дверей, короткие для задних. ((для ВАЗ 2108-13) тяги оригинальные (средней длинны) и отличаются от показанных на фото.)

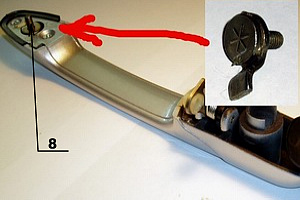

Вставьте в нос ручки узел (8).



Наверните на нее до упора наконечник (7). Смажьте тонким слоем клея БФ резиновые прокладки (9), со стороны ручки. Нанесите на трущиеся детали смазку «Литол 24».
Вставьте в нос ручки узел (8).



Наживите гайки, на болт (6) и узел (8) сдвинув вперед и назад основание и ручку, добейтесь комфортного хода ручки и соблюдая осторожность, затяните гайки.



Отрегулируйте наконечник и тяги.

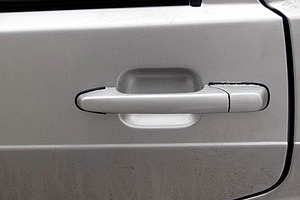

   Выполните в обратном порядке сборку двери. Перед установкой обивки проверьте состояние фиксаторов.
